커팅불량 : 탄젠트와 오버커팅 설정 방법

탄젠트와 오버커팅 설정 방법 입니다.

커팅 품질이 좋지 않을 경우 해당 방법을 사용하여 커팅을 시도해 보세요.

1. 탄젠트 기능을 사용하는 상황

1) 커팅 플로터가 용지를 커팅하는 원리는 Holder에 삽입되어 있는 칼날이

회전을 하면서 시작지점에서 종료지점까지 한 번에 커팅을 합니다.

얇은 소재를 사용하는 경우에는 문제가 없으나 칼날 길이에 근접하는 두께에 소재를 커팅하는 경우

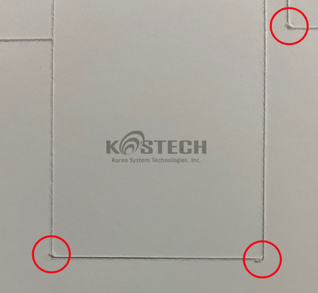

네모처럼 각도가 있는 작업물에서 칼날이 쉽게 회전을 하지 못해 각도가 있는 지점의 품질이 나빠지게 됩니다. (사진 참조)

이 경우 탄젠트 기능을 사용하면 각도가 있는 부분도 품질 저하 없이 깔끔한 커팅을 할 수 있습니다.

2.탄젠트란?

1) 네모나 별처럼 두 개의 직선이 맞닿는 위를 조금더 커팅하고

매번 Holder를 Up/Down 하면서 커팅을 합니다.

3. 설정 방법

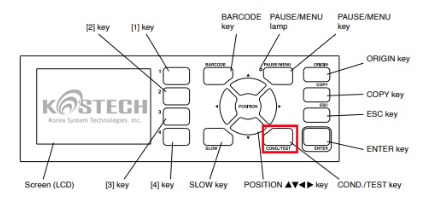

1) COND/TEST 버튼을 눌러주세요.

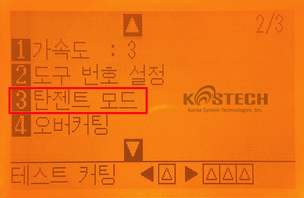

2} 2/3 Page에서 3번 탄젠트 모드를 선택해 주세요.

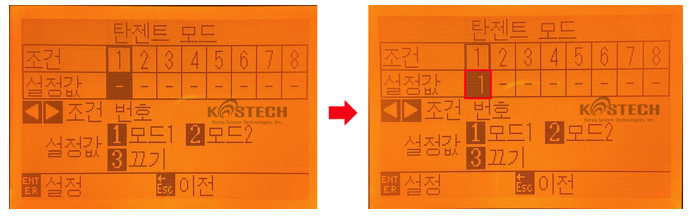

3) 설정 값은 2가지 입니다.

- 모드 1 : 두직선이 만나는 지점마다 Holder를 Up/Down 하여

소재 두께의 영향을 많이 받지 않습니다, 단 커팅 속도가 느려집니다.

- 모드 2 : 시작지점과 종료지점만 조금더 커팅을 합니다.

모드1 보다 품질은 좋지 않을 수 있지만 속도는 빠릅니다.

2가지 모드 중 선택하여 설정값을 등록해 주세요.

'

4. 오버커팅이란?

1) 오버커팅 사용시 시작지점과 종료지점을 적용한 길이만큼 더 커팅하게 됩니다.

-단 오버커팅은 단독으로 사용할 수 없고 탄젠트 기능과 같이 사용해야 적용이 됩니다,

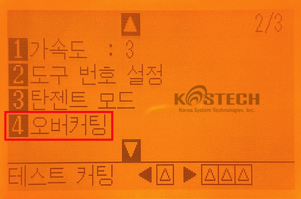

2) Condition 메뉴 2/3 Page 4번 오버커팅 메뉴를 선택해 주세요.

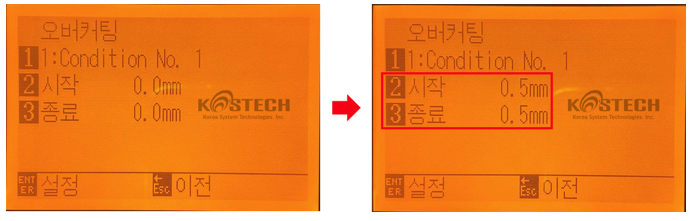

3) 시작과 종료에 각각 값을 입력해 주시고 설정해 주세요.
